Praktikum Ii Voip Dengan Variasi End Device

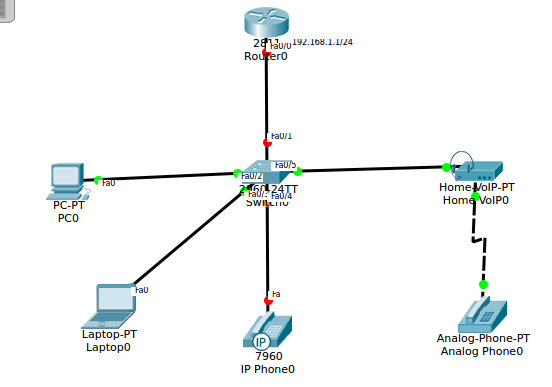

• Buatlah topologi jaringan sederhana berikut ini. Siapkan alat - alat dalam cisco menyerupai berikut ini

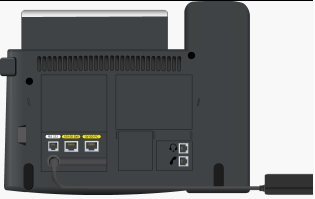

• Hubungkan kabel yang ada di IP Phone0 dalam topologi tersebut.

1

•        Konfigurasi Router dan aktifkan Fast Ethernet 0/0 menyerupai berikut ini. Ketikkan perintah berikut

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no sh

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#

•         Buatlah jaringan DHCP nya di Router dengan mengetikkan perintah berikut ini

Router(config)#ip dhcp pool voice
Router(dhcp-config)#network 192.168.1.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#option 150 ip 192.168.1.1
Router(dhcp-config)#

•        Cek DHCP nya dari Router dengan melihat pada PC dan Laptop berikut ini

•  Konfigurasi Switch, agar semua perangkat dapat terhubung dalam VLAN

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int range fa0/1-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#ex

•        Untuk konfigurasi VoIP nya silakan ketikkan perintah berikut ini

Router(config)#telephony-service
Router(config-telephony)#max-ephone 5
Router(config-telephony)#max-dn 5
Router(config-telephony)#ip source-address 192.168.1.1 port 2000
Router(config-telephony)#auto assign 1 to 4
Router(config-telephony)#ephone-dn 1
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up
Router(config-ephone-dn)#number 1111
Router(config-ephone-dn)#ephone-dn 2
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

Router(config-ephone-dn)#number 2222
Router(config-ephone-dn)#ephone-dn 3
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up

Router(config-ephone-dn)#number 3333
Router(config-ephone-dn)#ephone-dn 4
Router(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up

Router(config-ephone-dn)#number 4444
Router(config-ephone-dn)#ex

•      Isikan IP Home VoIP dengan IP Servernya
•


•     Coba lihat number number pada PC , Laptop dan Telephone nya sebagai berikut.

•  Kita uji pada simulasi ini, apakah perangkat yang terhubung ke jaringan sudah dapat berkomununikasi .

a.Analog Phone --> GUI --> masukkan nomer yang dituju, contohnya disini yang akan aku tuju pada laptop. Maka nomor yang aku masukkan yaitu nomor pada laptop yaitu 4444.

k

panggilan dari Analog Phone.

• Kesimpulan

VoIP atau Voice over Internet Protocol yaitu sebuah metode dan adonan dari beberapa penggunaan perangkat teknologi untuk mentransfer data bunyi dan data multimedia lain melalui jaringan internet. Istilah lain yang mewakili VoIP antara lain Telepon IP, Telepon Internet, Voice over Broadband  (VoBB), Telepon Broadband, IP communications, dan Broadband Phone

:
